Elsystem Dirtbike CG125-250cc (stående cylinder)
Elsystem elkit med elkomponenter och kabelstam / kabelhärva anpassat för motorer med stående cylinder med kickstart och elstart. Passande ett flertal olika modeller på marknaden av cross och Fiddy, vanligast 150cc, 200cc och 250cc.
Läs mer
- Snabba leveranser
- Stort utvalt sortiment
- Fraktfritt över 399kr
Liknande produkter
Beskrivning av Elsystem Dirtbike CG125-250cc (stående cylinder)

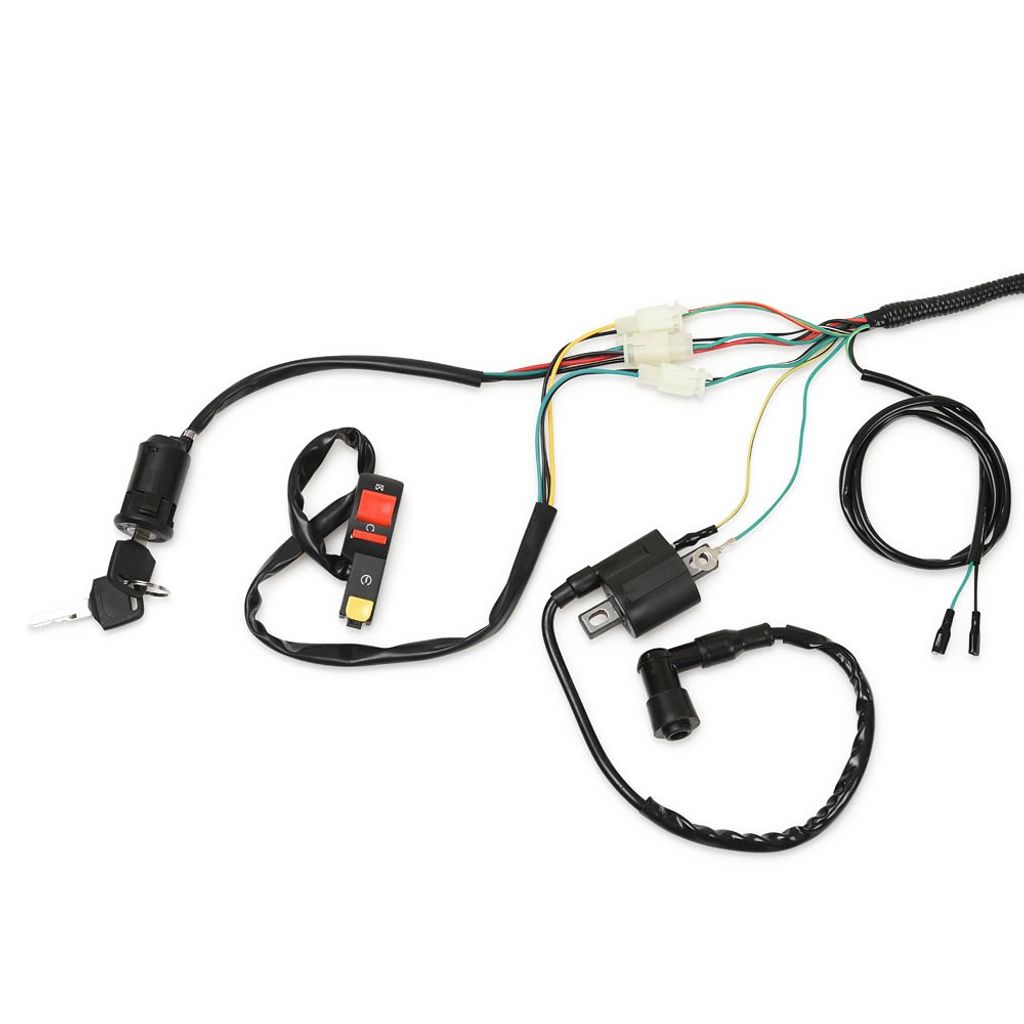

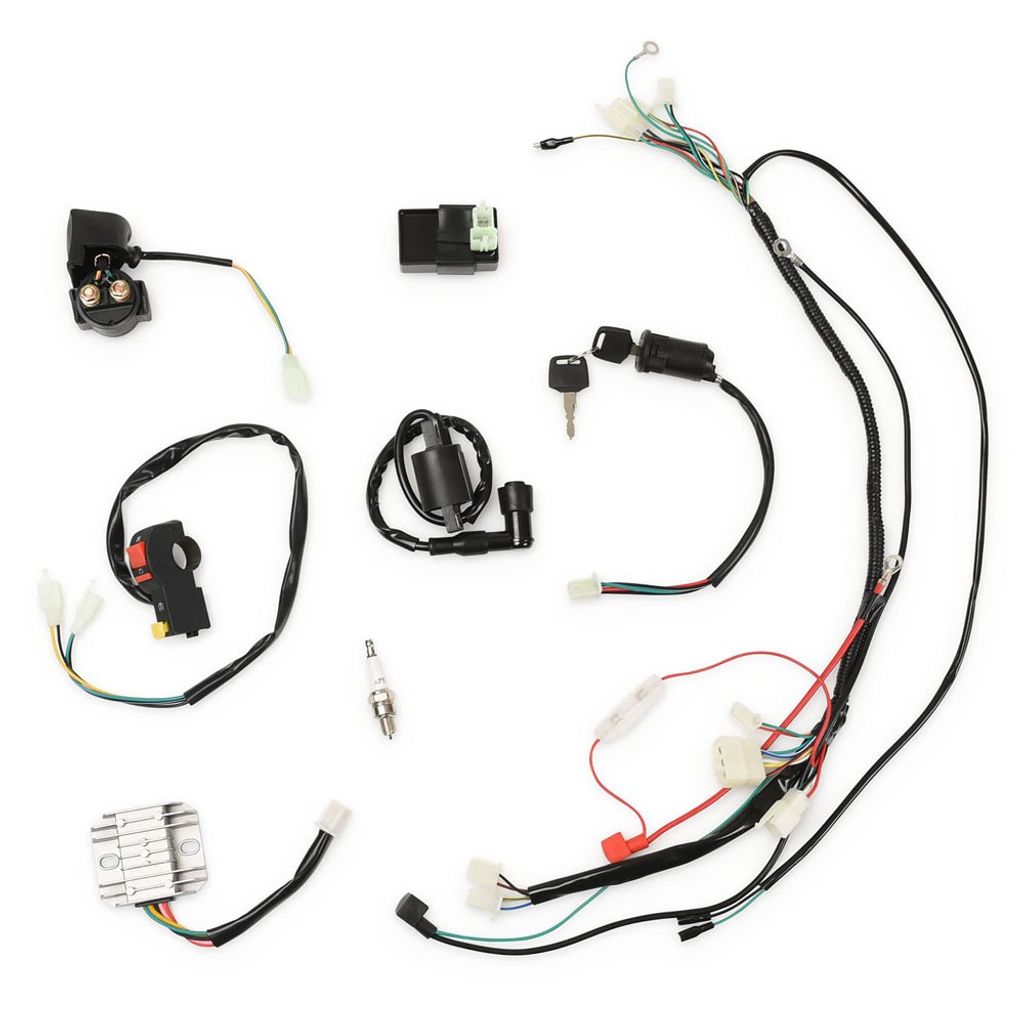

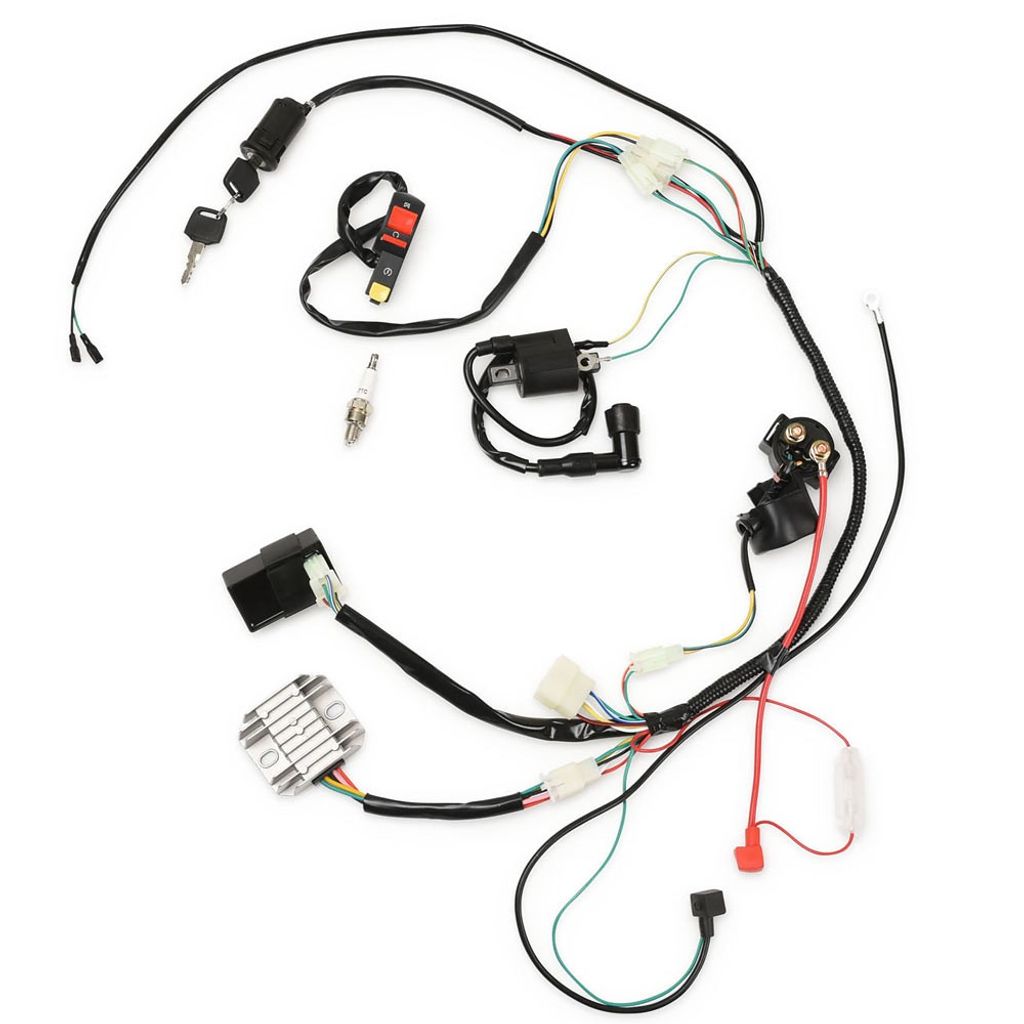

Inkluderade komponenter:
Kabelstam
Tändningslås med två nycklar
Tändspole CDI box (dubbelkontakt)
Startrelä / Startsolenoid
Start / stoppreglage
Regulator
Tändstift

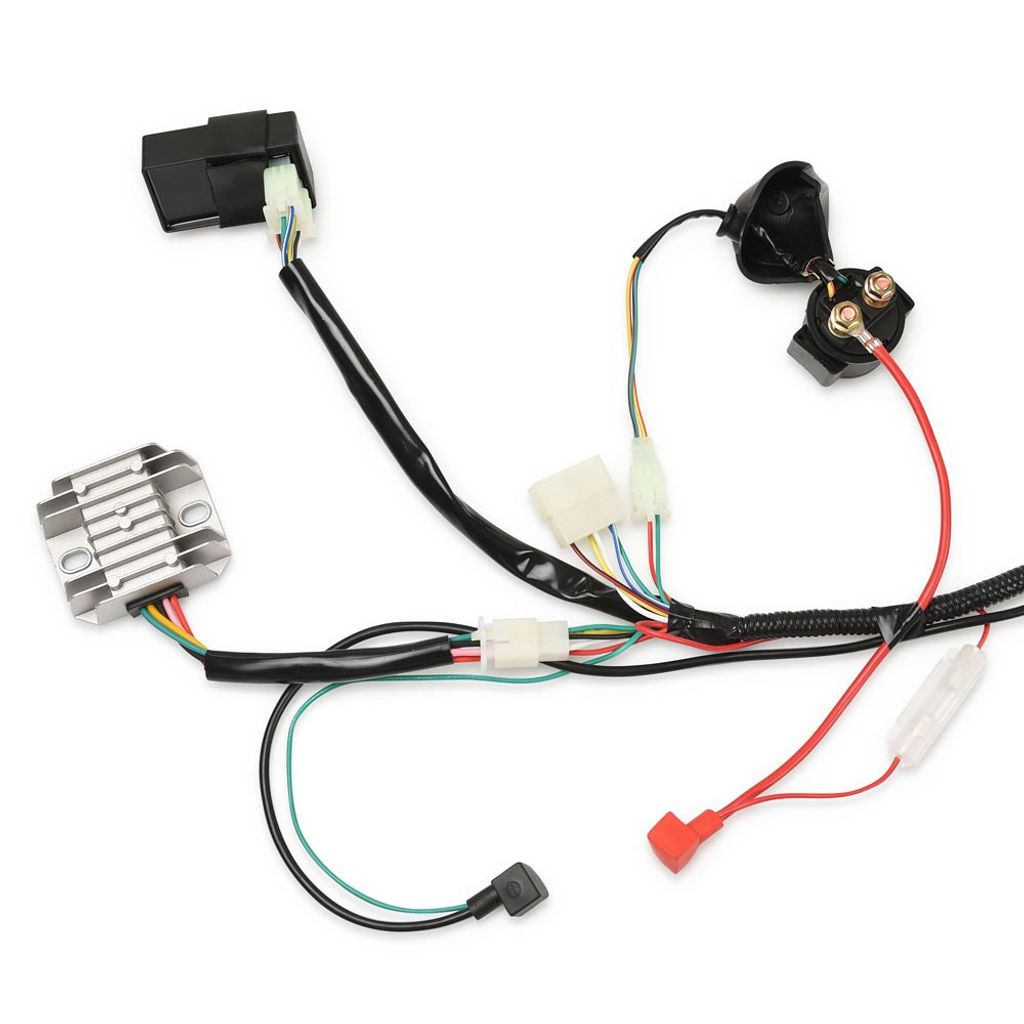

Inkoppling av elkomponenterna enlig bild De grova kablarna kopplas till ett 12 V batteri (ingår ej). + (röd) och - (svart och grön) kopplas till batteriets poler på den sidan där gummihättan finns runt kabelskon. Andra änden av + kopplas till strtreläets ena pol. Från startreläets andra pol kopplas en grov kabel till startmotorns + (ingår ej, sitter oftast på startmotorn). Den svarta minuskabeln från batteriet kopplas till motorn, förslagsvis nära startmotorn i en bult. Det finns en lång kabel med två flatstift (grön/gul och svart). Dessa kontakter kan kopplas till en bromsljuskontakt eller en kontakt i kopplingshandtaget om en sådan finns. Alternativt måste denna kontakt byglas / kortslutas för att elstarten ska fungera. Kabelhärvans kontakter som ansluts till motorn är av typen flatstift, (en 6-polig kontakt med 5 kablar / flatstift).
